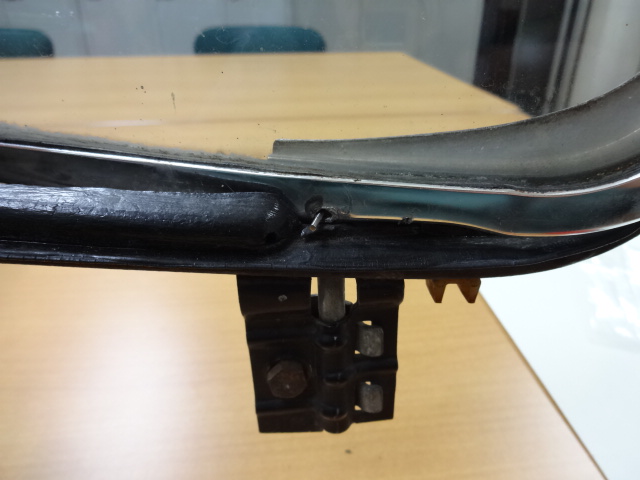

こちらが現物↑

圧入されているピンを抜く作業

とにかく　すぐそばにはガラスがあるので　一つ間違えれば「バリッ」とガラスが割れてしまいますので　要注意です。

あれだこれだと　使ってやっと抜くことができたピン　ピンの直径は1.6mm位

　

↑本当に細いピンです　よくこれで今まで持っていましたね　といった感じ　よくできてます。。　結局ポンチ（いくつかフダメになる程　固着してました）



ガラス枠の幅に対して折れているピンの長さは　短く･･･再使用は不可・・・

↑↓ﾎﾟﾝﾁの長いのを　入れて動作を確認　こんな風に動くものに対してどう対処するか・・・考える

↑↓ピンが刺さっても　穴が大きくなってしまっているので安定せず　ガタツキが大きい三角ガラス

どうするのがベストなのかを　考える　考える。。



いろいろなネジや鋼材屋さんを巡り相談すること　結果　ネジ固定がよろしいであろうと･･･

最終的にこれを使うことに（ちなみに　画像に写るﾄﾞﾘﾙの刃は2mmのものです。

↑大きさ　伝わりますかね～～

↑用意したネジは数種類・・・　プラス頭　六角のキャップボルト　皿ﾋﾞｽと･･･　

結果　ステンレスのキャップボルトに決定

　

↑大きな穴にこのキャップボルトの頭の大きさがピッタリで　ｶﾞﾀﾂｷも収まりまして･･･予想外の結果で　それなりにガタツキは少なくなりました。　

↑その裏側は　ダブルナットで緩まない様に。。　2mmですから思ったより目立たぬ感じ。

できました。



言ってしまえば　

「ピン抜いてボルト入れた」だけなのですが･･･　そこまでたどり着くまでに･･･リベットにしようか　ボルトをかしめてしまうか･･･等々･･･

お客様にご確認頂きOKを頂きました

ステンレスネジなので　錆びることは無しで　強度も十分　これで　当分は持つことでしょう。

ありがとうございました。

でも　何とかなって　ホッとしてます。。
